Máquinas de corte e moldagem de alta precisão para fabricação de semicondutores

Máquina de corte e moldagem de semicondutores

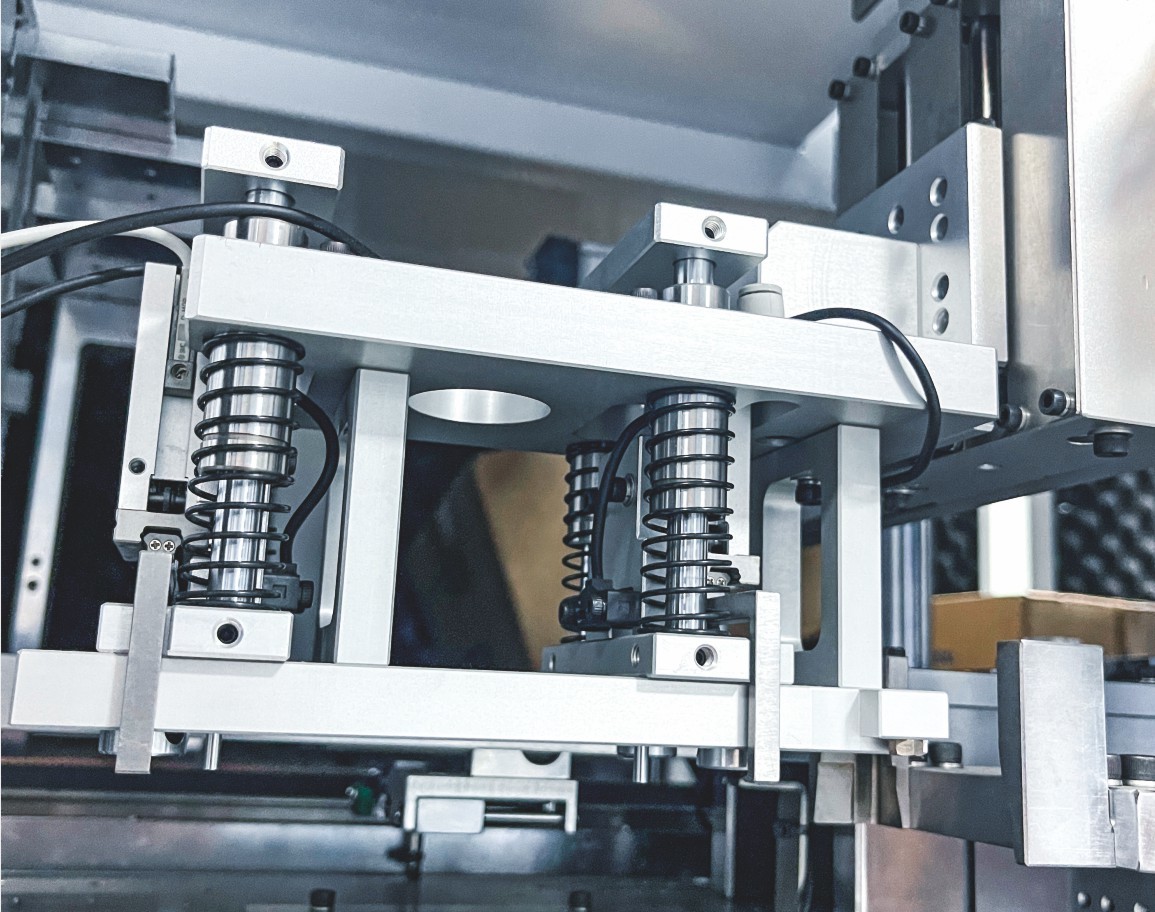

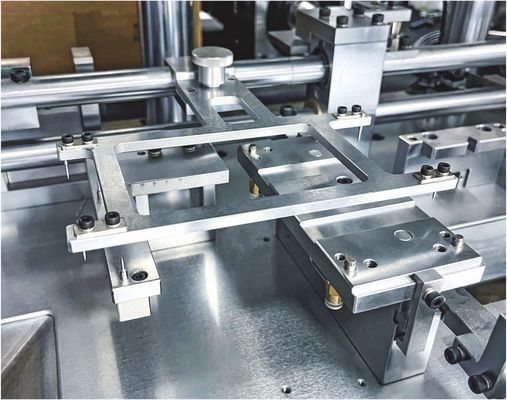

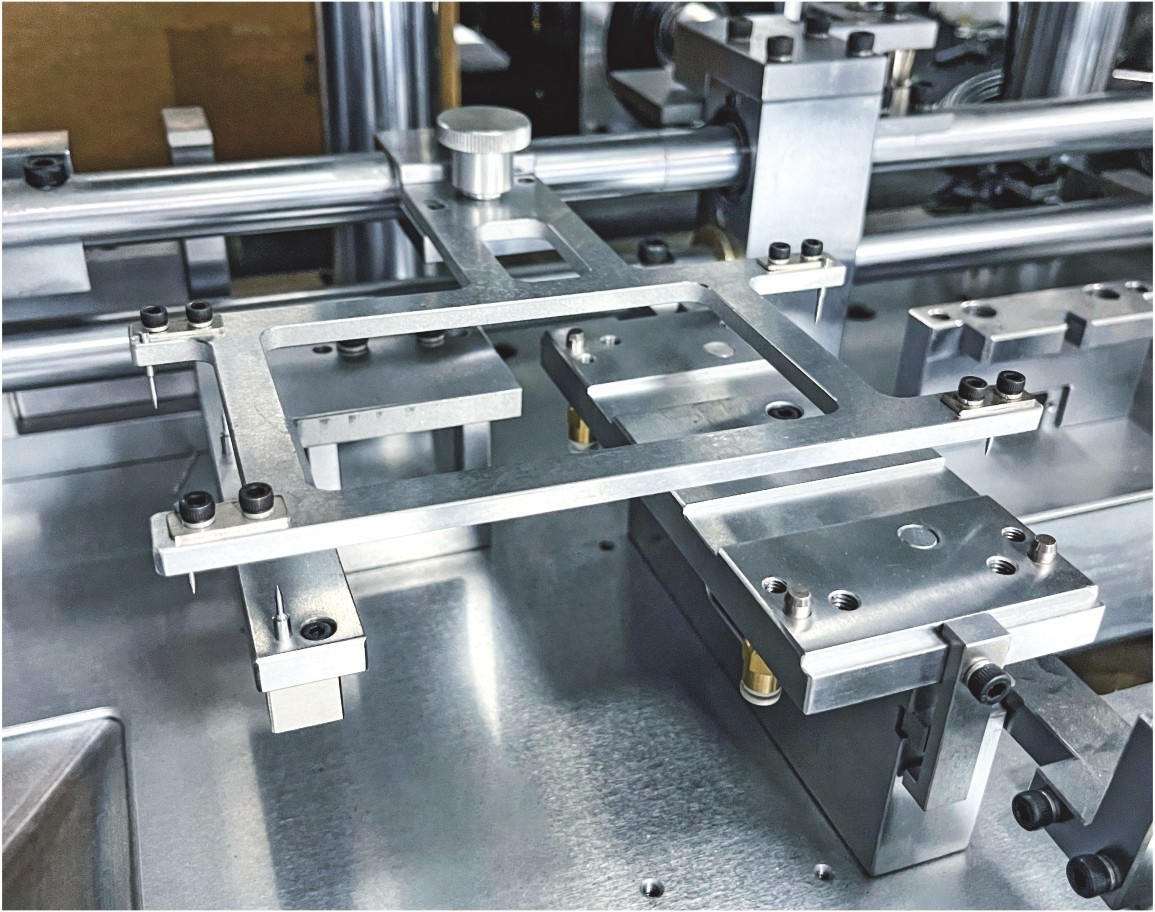

Sistema de corte, de formação e de separação de alta velocidade sincronizado com camas totalmente automático (SMP: 70-90) compreende: sistema de endireitamento, mecanismo de rotação, base de montagem, conjunto de corte e conjunto de pé de dobra,Cada um dos conjuntos de corte e de pé de dobra acima mencionados é montado com um ponto de apoio do produto abaixo da baseO conjunto de pés flexíveis acima mencionado compreende: uma prensa fixa imóvel instalada num dos dispositivos de posicionamento acima mencionados,um elemento de accionamento instalado na base de montagem acima mencionada e accionado para ajustar a prensa fixa imóvel,, e um elemento de accionamento instalado no dispositivo de posicionamento acima referido.uma unidade de acionamento fixada à montagem acima e que aciona a prensa estacionária para ajustar, uma prensa de flexão do pé que é fixada à prensa estacionária superior e um motor de flexão do pé que impulsiona a pressão de flexão do pé para ajustar,quando um sulco côncavo é fixado no dispositivo de posicionamento acima na área correspondente ao pé do produto, e este sulco e a prensagem de curvatura do pé acima são utilizados para dobrar o pé do produto de acordo com o processo de curvatura de chapa.Este produto possui um mecanismo rotativo pelo qual o conjunto de corte de barras e o conjunto de dobra do pé são instalados na mesma máquina, de modo a que o corte da barra e a dobra do pé possam ser realizados por turnos e continuamente, melhorando assim a produtividade do produto e, ao mesmo tempo, a estrutura do produto é simples,e a operação é fácil e conveniente, facilitando assim a conclusão do processo.

Parâmetros técnicos:

Aplicações:

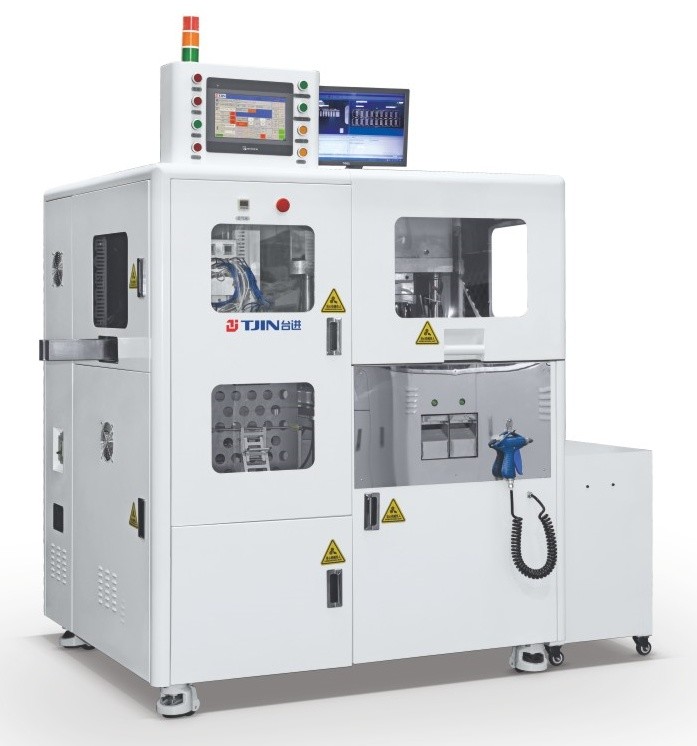

A TJIN 003 Trim And Form Machine é uma máquina de corte e moldagem de semicondutores de última geração que foi projetada especificamente para as necessidades da indústria eletrônica moderna.Com a sua tecnologia avançada e engenharia de precisão, esta máquina oferece desempenho e fiabilidade incomparáveis, tornando-a a escolha perfeita para qualquer aplicação de acabamento e forma de semicondutores.

A máquina está equipada com um carregador automático de estrutura, que permite o carregamento e descarregamento fáceis de componentes de semicondutores, tornando o processo mais rápido e eficiente.Esta característica também reduz o risco de danos aos componentes durante o processo de carga e descarga, garantindo uma taxa de rendimento mais elevada e minimizando os custos de produção.

O TJIN 003 é projetado para lidar com uma variedade de tamanhos de semicondutores, com um tamanho máximo de formação e aparamento de 110 mm X 110 mm.Isso faz dela uma máquina versátil que pode lidar com uma ampla gama de componentes de semicondutores, tornando-se a escolha ideal para qualquer aplicação de acabamento e forma.

Uma das principais características do TJIN 003 é o seu sistema de controlo PLC, que permite um controlo preciso e preciso das operações da máquina, garantindo assim uma saída consistente e de elevada qualidade,Reduzir o risco de erros e garantir um processo de produção fluidoO sistema de controlo é fácil de usar e pode ser facilmente programado para satisfazer as necessidades específicas de cada aplicação.

A máquina é fabricada na China, garantindo uma fabricação de alta qualidade e a adesão às normas internacionais.facilitando o transporte e a instalação em qualquer instalação de produçãoAs suas dimensões, de aproximadamente 1.200 mm x 1.200 mm x 1.500 mm, tornam-no também uma solução de poupança de espaço, permitindo uma utilização eficiente do espaço do piso.

No geral, a máquina TJIN 003 é a solução perfeita para qualquer aplicação de corte e moldagem de semicondutores.O seu design e facilidade de utilização tornam-no a melhor escolha para os fabricantes de eletrónica que procuram aumentar a produtividade e reduzir os custos de produção.Com o seu desempenho confiável e a sua produção de alta qualidade, esta máquina é uma ferramenta essencial para qualquer linha de produção moderna.

Personalização:

Marca: TJIN

Número do modelo: 003

Local de origem: China

Modo de funcionamento: manual/automático

Velocidade de corte: Aproximadamente 0,5 segundos por peça

Consumo de ar: Aproximadamente 100 L/min

Velocidade de formação: Aproximadamente 0,8 segundos por peça

Peso: Aproximadamente 500 kg.

Apresentando os serviços personalizados da TJIN para a nossa inovadora máquina de corte e moldagem, concebida e fabricada na China.Este Auto Trim & Form System é a solução perfeita para as suas necessidades de corte e moldagem de semicondutores.

Nossa máquina de corte e moldagem de tendões oferece um modo de operação manual e automática, proporcionando flexibilidade e facilidade de uso para o seu processo de produção.5 segundos por peça e uma velocidade de moldagem de aproximadamente 00,8 segundos por peça, a nossa máquina garante eficiência e precisão em todos os acabamentos e formas.

Com um consumo de ar de aproximadamente 100 L/min, a nossa máquina é ecológica e económica.A nossa máquina de corte e moldagem é compacta e fácil de instalar em qualquer linha de produção.

Escolha a TJIN para todas as suas necessidades de máquina de corte e moldagem e experimente os nossos serviços personalizados de primeira linha.e eficiência para o seu processo de corte e moldagem de semicondutores.

Embalagem e transporte:

A Máquina de Trituração e Formação será cuidadosamente embalada e enviada para garantir a sua chegada segura.A caixa será então selada e rotulada com as informações de envio necessárias.

Para remessas domésticas dentro dos Estados Unidos, a máquina será enviada via transporte terrestre com uma transportadora respeitável.A máquina será enviada por carga aérea com a documentação adequada e desalfandegamento.

Os clientes também podem optar por um envio acelerado a um custo adicional, que será calculado com base no destino e na velocidade de entrega desejada.

Após o envio, os clientes receberão um número de rastreamento para rastrear a entrega de sua Máquina de Trim e Forma.

Perguntas frequentes:

• P: Qual é a marca deste produto?
  R: A marca deste produto é TJIN.
• P: Qual é o número de modelo deste produto?
  R: O número de modelo deste produto é 003.
• P: Onde é fabricado este produto?
  R: Este produto é fabricado na China.
• P: Qual é a função deste produto?
  R: Este produto é uma máquina de corte e moldagem, utilizada para corte e moldagem de componentes eletrónicos.
• P: Qual é a fonte de energia deste produto?
  R: A fonte de energia deste produto é a eletricidade.

Principais características

Função do equipamento: corte e dobra, moldagem, separação de produtos após vedação de plástico;

Pacotes aplicáveis: SOT/SOD/TSOT/SOP/TO252/TO263/SMD e outras séries;

Potência de perfuração: servomotor com potência de 3 a 5T;

Velocidade de corte do tendão: 70-100 socos/minuto (SPM: 70-100)

Sistema de controlo: PLC (Omron)

Sistema operativo: ecrã táctil + botões, ecrã UPH/SPM para a contagem de punção e corte;

Estrutura de alimentação: alimentação por carregadores rotativos duplos;

Estrutura de recepção: recepção de cartuchos (a granel)

Sistema de protecção de segurança: o equipamento possui um dispositivo de protecção contra fugas, um dispositivo de botão de parada de emergência e todas as portas de protecção principais estão equipadas com um dispositivo de protecção SENSOR;
